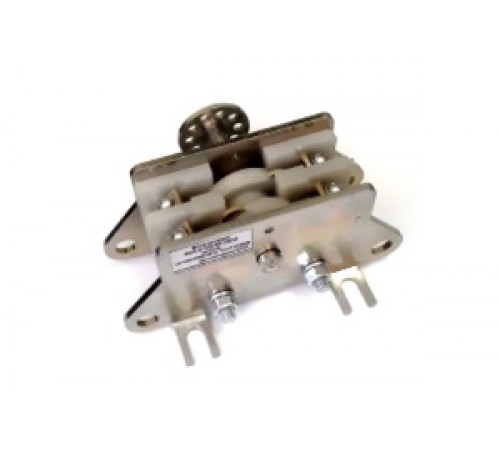

Блок-контакты КСА-2

Блок-контакты КСА-2 предназначены для коммутации вторичных электрический цепей управления, сигнализации и т. д. Они представляют собой пакетный переключатель, представляющий из себя две наборные секции Каждая секция — это контактные группы, отгороженные от соседних секций пластинами-изоляторами.

Структура условного обозначения блок-контакта КСА-2.X1.X2.X3.X4.X5 УХЛ3, где:

Обозначение серии-КСА (кулачковый, сигнальный, аварийный);

• КСА-2 две контактные группы

X1 - это способ монтажа:

• КСА-2 исп.1 На лапках. На передней и задней пластине имеются по две ножки для крепления
• на поверхность привода четырьмя винтами
• КСА-2 исп.2 На шпильках. На задней трапециевидной панели дополнительные отверстия под шпильки
• КСА-2 исп.3 Комбинирован. Имеется возможность крепления, как на лапках, так и на шпильках

X2 - это способ присоединения вала

• КСА-2 исп.х.1 на штифт (на валу отверстие D=4мм под шплинт)
• КСА-2 исп.х.2 на диск (на торец вала наклепано кольцо с крепежными отверстиями)

X3 - это наличие рычага (различаются длиной от центра вала до центра отверстия крепления тяги)

• КСА-2 исп.х.х.0  Без рычага.
• КСА-2 исп.х.х.P1 Рычаг с отверстием от центра вала на расстоянии 55мм
• КСА-2 исп.х.х.P2 Рычаг с отверстием от центра вала на расстоянии 60мм
• КСА-2 исп.х.х.P3 Рычаг с отверстием от центра вала на расстоянии 70мм
• КСА-2 исп.х.х.P4 Рычаг с отверстием от центра вала на расстоянии 122мм
• КСА-2 исп.х.х.T1 Треугольный рычаг

X4 - это угол поворота вала, при котором происходит  размыкание четной группы и замыкание нечетной контактной группы

• КСА-2 ист х.х.х-30 Угол переключения 30°
• КСА-2 исп х.х.х-60 Угол переключения 60°
• КСА-2 исп х.х.х-90 Угол переключения 90°
• КСА-2 исп х.х.х-120 Угол переключения 120°
• КСА-2 исп х.х.х-180 Угол переключения 180°

X5 это наличие крышки (оболочки):

• КСА-2 исп х.х.х.x - отсутствует обозначение -без крышки;
• КСА-2 исп х.х.х.x-К –с крышкой.



Климатическое исполнение и категория размещения по ГОСТ 15150- УХЛ3.
